【產品功能 】

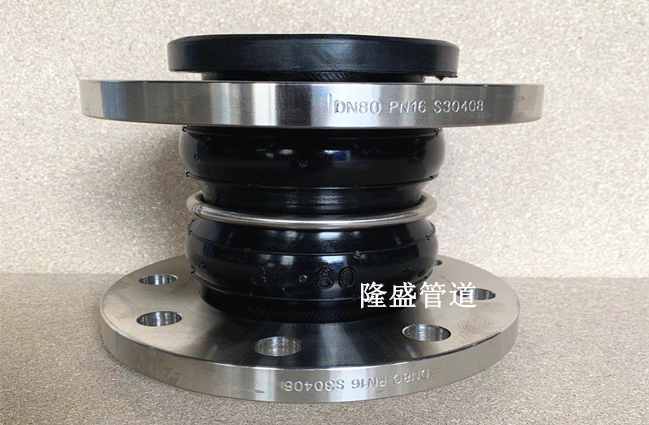

      KST型型雙球體可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。產品由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。雙球體是在單球體的基礎上采用多波設計增加了橡膠接頭的長度、增加了補償量。本產品引進國外生產工藝，是用于金屬管道之間起撓性連接作用的中空橡膠制品，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力高，質量好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
【型        號】：KST型
【別        名】：雙球橡膠接頭，橡膠伸縮器，橡膠軟連接，減震器，避震喉
【規        格】：DN25-DN3000mm
【工作 壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【材        質】：天然橡膠、三元乙丙橡膠、氟橡膠、丁基橡膠、丁腈橡膠等
【適用 范圍】：廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等

【產品特點】

1、體積小、重量輕、彈性好
2、減少震動、降低噪音、伸縮性好，使用方便。
3、工作時可降低結構傳遞噪音，吸振能力強。
4、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
7、本產品工作壓力等級分0.6MPa，1.0MPa、1.6MPa、2.5MPa
注：用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。

【技術條件】

項目型號	KXT(JGD)-1	KXT(JGD)-2	KXT(JGD)-3	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明
工作壓力Mpa（kgf/c㎡）	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa（kgf/c㎡）	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa（mmHg）	53.3(400)	86.7(650)	100(750)
適用溫度℃	-20℃~+115℃（特殊可達-30℃~+250℃）
適用介質	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等

【詳細參數】

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	角向偏轉 Angular deflection(a1+a2)°
mm	英寸inch		伸長Extension	壓縮Compression
40	1.5	165	10	20	20	30
50	2	165	10	20	20	30
65	2.5	175	10	20	20	30
80	3	175	10	20	20	30
100	4	225	15	30	25	30
125	5	225	15	30	25	30
150	6	225	15	30	25	30
200	8	325	20	40	30	30
250	10	325	20	40	30	30
300	12	325	20	40	30	30
350	14	325	20	40	30	30
400	16	340-400	20	40	30	30
450	18	340-400	25	45	30	30
500	20	340-400	25	45	30	30
600	24	340-400	25	45	30	30
注：1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000
